Standardní vertikální vstřikovací stroj

Úvod:

Standardní vertikální vstřikovací stroj je typ vstřikovacího zařízení s vertikálním uzavíráním formy a vertikálním vstřikováním. Přijímá vertikální uspořádání, kdy se směr uzavírání formy i vstřikování pohybují podél svislé osy, což šetří místo a usnadňuje ruční nebo robotické umístění vložek. Je vhodný pro výrobu složitých dílů, které vyžadují vysoce přesné ustavení.

Zobrazit více

O vstřikovacích lisech: Jak fungují, typy a průvodce nákupem 2026-Oct-10
Vstřikovací stroj přemění plastové pelety, silikon nebo jinou tavením zpracovatelnou směs na hotový díl. Ta roztaví materiál, pod tlakem ho vstříkne do uzavřené formy, přidrží jej, dokud se díl ochladí, poté formu otevře a díl vysune. Tonáž, průměr šroubu, uspořádání upínání a typ ovladače jsou všechny detail...
Předpokládaná životnost vstřikovacího lisu: Typická životnost a klíčové faktory 2026-Sep-28
Pokud vyměňujete stárnoucí lis nebo plánujete rozpočet na nové zařízení, první otázka je obvykle stejná: kolik let spolehlivé výroby vstřikovací stroj dodá? Upřímná odpověď, založená na životnosti designu OEM a desetiletích zkušeností v terénu, je 10 až 20 let s mnoha dobře udržovanými lisy pře...
Postup spouštění vstřikovacího lisu: Podrobný průvodce pro bezpečný provoz 2026-Sep-22
Postup spouštění vstřikovacího stroje je pevná posloupnost bezpečnostních kontrol, hydraulického zahřívání, ohřevu sudu, proplachování a ověření zkušebního výstřelu, které převede stroj ze studeného a nečinného stavu do výroby jeho prvního přijatelného dílu. Provedeno správně, trvá 30 až 60 minut a končí se s...

Vertikální upínání a vertikální vstřikování	Vhodné pro lisování vložek a sekundární vstřikování (zapouzdření), usnadňuje přesné umístění vložek pomocí ručních nebo robotických ramen, zlepšuje stabilitu výroby Vertikální uzavírací konstrukce formy snižuje podlahovou plochu a je vhodná pro kompaktní uspořádání dílny
Vysoce přesné lisování	Snižte otřepy a otřepy, zvyšte výtěžnost produktu a jsou vhodné pro produkty s přísnými rozměrovými požadavky, jako jsou přesné elektronické součástky, lékařské produkty a automobilové díly.
Elektrický/servosystém volitelný	Elektrický vstřikovací systém: energeticky úsporný a účinný, vhodný pro lisovací procesy s vysokou přesností a vysokými požadavky na odezvu (jako jsou optické díly a tenkostěnné díly). Standardní servosystém: stabilní a spolehlivý, vhodný pro potřeby konvenčního vstřikování, vyrovnává spotřebu energie a výkon
Možnosti přizpůsobení velké tonáže	Modely s uzavírací silou nad 200 tun lze upravit tak, aby vyhovovaly potřebám velkých břitových destiček, silnostěnných dílů nebo vstřikování kompozitů z více materiálů. Velikost šablony, způsob vysunutí a další konfigurace lze upravit podle potřeb zákazníka.
Kompatibilita s automatizací	Může být použit s automatizovanými systémy, jako jsou roboti, in-mold etiketování (IML) a vizuální kontrola pro dosažení efektivní hromadné výroby Podporuje design točny nebo posuvné desky s více stanicemi pro zlepšení účinnosti vstřikování více barev/více materiálů.
Vícemateriálové přizpůsobení	Podporujte speciální procesy, jako je dvojitá barva, měkké a tvrdé lepidlové kompozity atd.
Ušetřete místo	Vertikální design zabírá malou plochu a je vhodný pro kompaktní výrobní uspořádání.

Hlavní oblasti použití	Typické scénáře aplikací

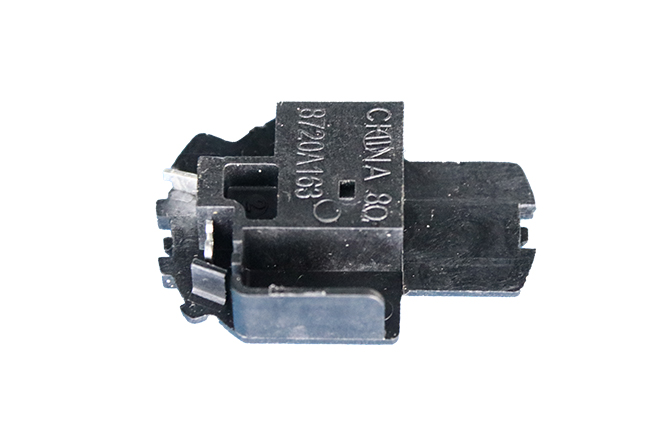

Elektronika a elektrospotřebiče	Přesné konektory, balení snímačů, balení indukčních cívek
Automobilové díly	Kryt snímače, konektory kabelového svazku, vnitřní části
Lékařské produkty	Součásti stříkaček, laboratorní spotřební materiál, rukojeti chirurgických nástrojů
Hardwarové zapouzdření	Vstřikování kovových vložek, násady nástrojů, doplňky kuchyňského nádobí
Denní potřeby	Kosmetické obaly, domácí potřeby, hračky
Průmyslové díly	Závitové díly, optické komponenty, nové energetické komponenty

Položka			Jednotka	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Vstřikovací jednotka	Šroub prům		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Vstřikovací tlak		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretický objem výstřelu		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Hmotnost střely		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Rychlost vstřikování		cm³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Zdvih šroubu		mm	100				120				140				150					160					180					200				240
	Rychlost šroubování		ot./min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Rychlost vstřikování		mm/s	130				130				130				130					120					120					120				120
	Teplotní sekce (zóna)		-	5				5				5				5					5					5					5				5
Upínání jednotka	Upínání force		tun	35				45				60				80					100					120					160				200
	Otevírací síla		tun	3.8				4.3				9.2				14					17					20					20				25
	Pevný stůl	Velikost stolu	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Kravata	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Velikost jednoho posuvného stolu		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Otočný stůl	Velikost stolu	mm	700				800				900				1000					1100					1300					1600				1800
		Maximální velikost formy	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. tloušťka formy		mm	140				160				200				250					250					300					350				400
	Otevírací zdvih		mm	180				200				200/250				250					250					300					350				400
	Opening daylight		mm	320				360				400 (pevný)/450 (otočný)				500					500					600					700				800
Elektrický	Síla vyhazovače		tun	1.5				1.5				1.5				3					3					5					6				6
	Zdvih vyhazovače		mm	37 (Opraveno)		100 (posuvné, otočné)		37 (Opraveno)		100 (posuvné, otočné)		37		100		50			100		50			100		50		100			50		100		100
	Max. Tlak		kg/cm2	140				140				140				140					140					140					140				170
	Objem olejové nádrže		litrů	100 (pevný stůl)/140 (posuvný)/160 (otočný)				120(pevný stůl)/160((posuvný,otočný)				165 (pevný stůl)/260 (posuvný)/290 (otočný)				200 (pevný stůl)/280 (posuvný, otočný)					310 (pevný stůl)/330 (posuvný, otočný)					350 (pevný stůl)/380 (posuvný, otočný)					480 (pevný stůl)/560 (posuvný.rotační)				510 (pevný stůl, posuvný, otočný)
	Objem chladicí vody		litrů/hr	50				50				60				80					80					80					80				80
	Systémový motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Ohřívač		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Celkový výkon		kw	10				11.3				14.1				27.3					33					43					53				64
Jiné	Hmotnost stroje		tun	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Velikost stroje (DŠV)		m	1,76 * 0,95 * 2,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2W2,2H4,9	433,4
