Odříznutí vstřikovacího stroje: Vertikální vs. horizontální struktura

Rozřízněte vstřikovací stroj uprostřed a pohled v řezu přesně ukazuje, jak se polymerové pelety stávají hotovými díly: kde se šnek taví a vstřikuje materiál, jak je forma držena zavřená pod tonáží a jak je díl po ochlazení vyhozen. Pro inženýry, nákupní týmy a pracovníky údržby je tento interní obrázek praktickým nástrojem rozhodování. Vysvětluje, proč některé konfigurace strojů vyhovují formování vložek, které konstrukční detaily ovlivňují údržbu a co je třeba zkontrolovat při porovnávání nabídek. Tato příručka pokrývá čtyři základní subsystémy v jakémkoli výřezu vstřikovacího stroje, porovnává vertikální a horizontální uspořádání a spojuje strukturu se skutečnými rozhodnutími o výběru.

Čtyři jádrové subsystémy ve výřezu vstřikovacího stroje

Každý vstřikovací stroj, bez ohledu na výrobce nebo konfiguraci, lze zredukovat na čtyři funkční systémy: vstřikovací jednotku, upínací jednotku, pohonnou jednotku a řídicí systém. Výřez ukazuje, jak jsou tyto systémy uspořádány, a toto uspořádání určuje, co stroj umí nejlépe. Stejná vstřikovací jednotka může dodat přesnou dávku nylonu do formy, ať už je namontována vodorovně nebo svisle; skutečný rozdíl spočívá v tom, jak jsou upínací jednotka a forma kolem ní vyrovnány.

Vstřikovací jednotka: Od pelet po taveninu

Najděte vstřikovací jednotku ve výřezu a uvidíte dlouhý válec s násypkou nahoře. Pelety padají z násypky do vyhřívaného sudu, kde rotuje vratný šnek, aby je dopravil, stlačil a roztavil. Jakmile se před šnekem nashromáždí dostatečné množství taveniny, šnek se přestane otáčet a postupuje jako píst, přičemž taveninu vytlačí tryskou do uzavřené formy. Analogie šroub jako plunžr se objevuje v mnoha technických příručkách, protože odpovídá tomu, co ukazuje nákres: jeden souvislý zdvih zajistí plný výstřel.

Klíčovou specifikací je velikost výstřelu, maximální objem vstřikované taveniny v jednom cyklu, obvykle udávaný v uncích polystyrénu pro všeobecné použití nebo centimetrech krychlových. Běžným pravidlem výběru je zadat stroj, jehož velikost záběru je 30 až 40 procent nad kombinovanou hmotností součásti a běžce. Tato rezerva absorbuje změny viskozity, aniž by při každém výstřelu běžel šroub na jeho přední hranici.

Upínací jednotka: Držení formy pod tlakem

Upínací jednotka je těžká konstrukce, která otevírá a zavírá formu. Využívá stacionární desku, pohyblivou desku a spojovací tyče, které vedou pohybující se desku v přímé linii. Během vstřikování polymer vstupuje do dutiny pod vysokým tlakem a tlačí na obě poloviny formy. Pokud je upínací síla, vyjádřená v tunách, příliš nízká, forma se mírně otevře a tavenina uniká podél dělicí čáry, což způsobí vzplanutí. Flash přidá krok oříznutí a vytvoří odpad, takže upínací síla musí vždy překročit separační síla výstřelu.

Upínací systémy se dodávají ve dvou konstrukčních rodinách. Kloubové stroje násobí sílu prostřednictvím mechanických spojů pro rychlé a energeticky účinné cyklování. Přímé hydraulické stroje tlačí desku velkým válcem pro jemnější ovládání tlaku v celém zdvihu. Výřez ukazuje, do které rodiny stroj patří, a výběr ovlivňuje dobu cyklu, náklady na energii a údržbu.

Vyhazovací a řídicí systémy: Dokončení cyklu

Po ochlazení se forma otevře a vyhazovací kolíky, namontované na vyhazovací desce za pohyblivou deskou, odtlačí díl z čela formy. Důležité jsou dva detaily: zdvih vyhazovače musí překročit hloubku součásti, aby bylo možné čisté uvolnění, a rozložení kolíků musí odpovídat geometrii součásti, aby se zabránilo viditelným stopám.

Řídicí systém koordinuje vše ostatní: teploty v zóně válce, vstřikovací tlak a rychlost, upínací síla a načasování cyklu jsou řízeny v uzavřené smyčce. Na moderních strojích řídicí jednotka také zaznamenává výrobní data a komunikuje s automatizací, a proto jsou volby pohonu a řízení nyní součástí konverzace o výběru.

Vertikální vs. Horizontální: Jak se mění řez

Většina online diagramů výřezů ukazuje vodorovný stroj: sud směřující do strany, formovací desky svislé, díly vysunuté na dopravník. Vertikální stroj přeskupuje stejné podsystémy podél vertikální osy. Upínací jednotka se stohuje nahoru, dělicí čára formy leží vodorovně a vstřikovací jednotka sedí nad formou a vstřikuje směrem dolů. To není kosmetické; od základu mění provozní charakter stroje.

Přímo z toho plynou tři praktické důsledky. Za prvé, horizontální čelo formy vytváří stabilní pracovní plochu pro vložky. Kovová matice, kolík nebo koncovka zůstává tam, kde je operátor vložil, zatímco se stroj zavírá; na vodorovném stroji se stejná břitová destička opírá o svislou plochu a může se posouvat. Za druhé, vertikální stroj zabírá mnohem méně podlahové plochy, často asi jednu třetinu ekvivalentního horizontálního modelu, což vyhovuje kompaktním buňkám poblíž montážních linek. Za třetí, vyhazování funguje s gravitací: díly padají přímo do zásobníku nebo dopravníku pod formou, což snižuje potřebu extrakčních robotů.

Kde Vertical Machines Excel: Lisování vložek a vstřikování

Vstřikování je učebnicovou aplikací pro vertikální geometrii stroje. Umístěte kovovou vložku do spodní poloviny formy, stroj se uzavře, kolem vložky se vstříkne plast a sestava se vysune. Protože je dělicí čára vodorovná, gravitační síla drží břitovou destičku na místě těsně před upnutím a operátor nebo robot nakládá shora, aniž by dosáhl kolem svislé desky.

Overmolding se řídí stejnou logikou. Substrát, ať už kov, tvrdý plast nebo kabelová sestava, sedí ve formě a přes něj se lisuje druhý polymer. Když je tato architektura kombinována s posuvným stolem, spodní polovina formy se pohybuje ven pro plnění, zatímco cyklus pokračuje výše, takže plnění probíhá paralelně se vstřikováním a chlazením. To je konstrukční základ účinných linek na formování vložek, a proto a standardní vertikální vstřikovací stroj je často první konfigurace, kterou lisaři vyhodnocují při zahájení lisování vložky.

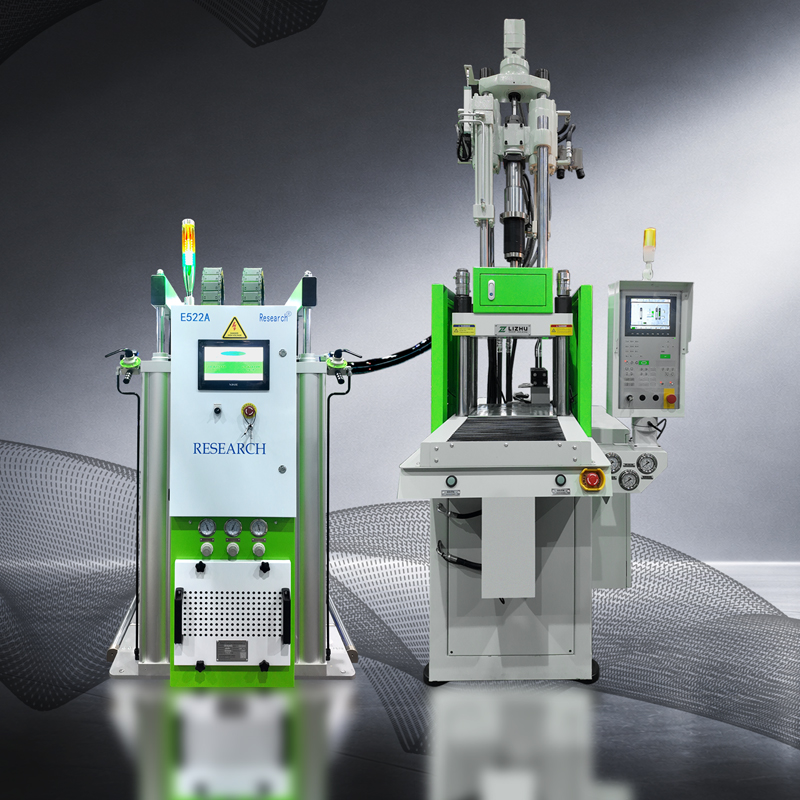

Standardní vertikální vstřikovací lis Dodavatel, spol LIZHU Machinery je čínský velkoobchodní dodavatel a společnost výrobců standardních vertikálních vstřikovacích lisů, která nabízí velkoobchodní... Zobrazit produkt →

Klíčové konstrukční prvky ke kontrole ve vertikálním strojním řezu

Čtyři konstrukční detaily si zaslouží velkou pozornost ve vertikálním řezu stroje:

1. Umístění upínacího válce. Většina vertikálních strojů umístí upínací válec pod spodní desku a zatlačí nahoru. Zkontrolujte, jak je pohyblivá deska vedena; dlouhé vodicí sloupky a odpovídající dosedací plochy udržují poloviny formy vyrovnané.
2. Konstrukce posuvného nebo otočného stolu. U strojů s posuvným stolem se spodní polovina formy pro nakládání vysune. Zkontrolujte nosné lišty, vodicí kolíky a podpěru stolu v plném vytažení; stůl, který ztratí oporu v přední části zdvihu, způsobí vychýlení formy. To je důvod, proč a vertikální vstřikovací lis s jednou posuvnou deskou Výrobci jednosměrných vertikálních vstřikovacích strojů LIZHU Machinery je čínský výrobce jednoduchých posuvných vertikálních vstřikovacích strojů a zakázková továrna, která nabízí velkoobchodní řešení... Zobrazit produkt → zaručuje pečlivou strukturální kontrolu před nákupem.
3. Konfigurace vyhazování. Potvrďte, zda se vysouvání provádí shora, zdola nebo obojí. Vzor tahu, síly a čepu musí odpovídat vašim dílům, nejen standardu výrobce forem.
4. Pohonný systém. Hydraulické agregáty jsou stále běžné, ale servopoháněná čerpadla a plně elektrické pohony se prosazují, protože snižují spotřebu energie naprázdno a zlepšují opakovatelnost. Technický případ je vysvětlen v naší recenzi proč servopohony přetvářejí vertikální vstřikovací stroje .

Statistiky údržby z Cutaway

Výřez je také mapa údržby. Ukazuje, kde začíná opotřebení a které součásti si zaslouží plánovanou kontrolu.

• Šroub a hlaveň. Pryskyřice plněné sklem opotřebovává šroub šroubu a vývrt hlavně. Pravidelné kontroly průměru šroubu a stavu povrchu chrání konzistenci hmotnosti broku.
• Ohřívací pásy. Rovnoměrnost teploty podél válce řídí viskozitu taveniny; poškozené pásy vytvářejí díly s nekonzistentním leskem nebo rozměry.
• Čistota hydraulického oleje. Hydraulické stroje nejčastěji selhávají kvůli znečištěnému oleji. Kontrolujte stav vratného filtru a oleje podle pevného plánu.
• Spojovací tyče a kloubové spoje. Nerovnoměrné mazání vede k nevyvážené upínací síle. Pravidelně mažte spojovací tyče, spínací kolíky a pouzdra vyhazovače.
• Posuvné a otočné stoly. Vodicí lišty, polohovací kolíky a indexovací mechanismy se každým cyklem opotřebovávají a přímo ovlivňují vyrovnání formy.

Strukturovaný návod k těmto rutinám je k dispozici v našem průvodci klíčové body údržby mechanických dílů vstřikovacích strojů , který uvádí intervaly kontrol a výstražné značky v pořadí podle směn.

Jak číst výřez při hodnocení stroje

Tuto sekvenci použijte, když dodavatel během kontroly nabídky předloží zkrácení:

1. Nejprve vstřikovací jednotka. Zkontrolujte průměr šroubu, efektivní zdvih a poměr L/D. Typický je šroub pro všeobecné použití kolem 20:1; technické pryskyřice mohou vyžadovat jinou geometrii. Porovnejte jmenovitou velikost záběru s vaší součástí a hmotností běžce, zachovejte 30 až 40 procent.
2. Druhá upínací jednotka. Identifikujte kloubovou nebo hydraulickou konstrukci a poté zaznamenejte rozteč spojovacích tyčí a maximální denní světlo mezi deskami. Tyto rozměry definují největší formu, kterou stroj přijímá; samotná tonáž ne.
3. Třetí systém vyhazování. Přizpůsobte zdvih vyhazovače hloubce své nejhlubší části a potvrďte, že vzor vyhazování lze přizpůsobit.
4. Řiďte a ovládejte za čtvrté. Zjistěte, zda je stroj hydraulický, servohydraulický nebo elektrický, a zkontrolujte možnosti ukládání dat a automatizace řídicí jednotky.

Závěr: Od střihu k Sebevědomé selekci

Výřez vstřikovacího stroje je nástrojem rozhodování, nikoli pouze technickou ilustrací. Umožňuje vám přeložit "máme použít vertikální stroj pro vkládání forem?" do geometrické odpovědi. Vertikální uspořádání umisťuje vstřikovací jednotku nad formu, otáčí dělicí čáru vodorovně a umožňuje gravitaci držet vložky a uvolnit díly. To je důvod, proč vertikální stroje dominují procesům formování břitových destiček, přestřikování a vkládání do formy.

Jakmile budete vědět, co zkoumat, vstřikovací jednotku, upínací jednotku, vyhazovací systém a typ pohonu, můžete si s jistotou prohlédnout výřez dodavatele a klást přesné otázky týkající se geometrie šroubu, podpory posuvného stolu, konfigurace vyhazování a účinnosti hnacího ústrojí. Pokud strukturální odpovědi odpovídají vašim výrobním potřebám, před objednáním porovnejte skutečné specifikace stroje s velikostí vaší formy a cíli automatizace.
